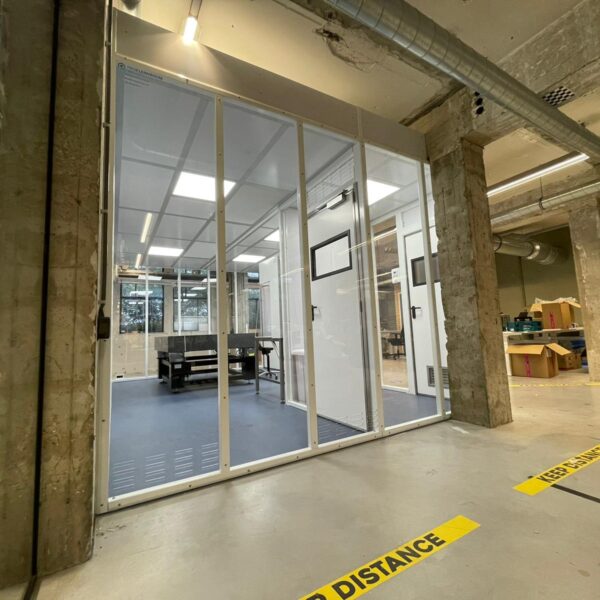

Binnen de grenzen van de fantastische industriële omgeving van Nobleo Technology in Eindhoven, we hebben een praktische modulaire Hardwall cleanroom gebouwd met een geïntegreerde ISO-5 crossflow unit. De compacte modulaire cleanroom van 21 m² is speciaal ontworpen en geïnstalleerd volgens de specifieke eisen van Nobleo en is gebouwd binnen de grenzen van het gebouw. De drijvende kracht achter Nobleo Technology bestaat uit een team van internationaal ingenieurs, met één gedeelde missie… om met onze technologie de wereld gezonder en veiliger te maken. Met zijn H14 HEPA-filtratie en innovatief ontwerp behaalde de cleanroom gemakkelijk een ISO klasse 7-classificatie.
De modulaire Cleanroom is gebouwd om precies te passen
Een van de grootste projectuitdagingen was om de cleanroom naadloos te integreren binnen de harde grenzen van het gebouw. Esthetisch gezien is er een groot contrast tussen de oude industriële sfeer en de nieuwe hightech omgeving.

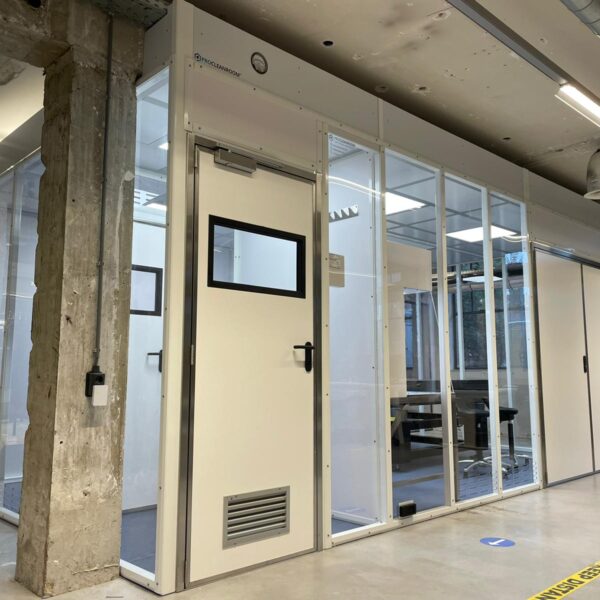

Alle ruimtes zijn toegankelijk via zelfsluitende deuren. Deze toepassing zorgt ervoor dat de besmettingsoverdracht tussen de verschillende ruimtes tot een minimum wordt beperkt. De cleanroom beschikt over een geïntegreerde kleedruimte die ondanks zijn beperkte volledig is ingericht met het benodigde meubilair. Om maximaal comfort voor de operators te garanderen, is een groot aantal transparante wandpanelen geïmplementeerd om omgevingslicht de cleanroom binnen te laten.
Voor servicedoeleinden is de hoofdruimte toegankelijk via dubbele zelfsluitende draaideuren. Hierdoor kunnen grote gereedschappen en goederen, zoals een optische tafel, gemakkelijk de hoofdruimte betreden.
Geïntegreerde crossflowkast
Bepaalde Nobleo-processen vereisen een hogere reinheidsklasse. Voor deze kritische processen is een vrijstaande ISO-5 unit met horizontale laminaire luchtstroming (Crossflow) geïnstalleerd.
Nadat onderdelen zijn uitgepakt en getest in de ISO-7-hoofdruimte, worden ze in de ISO-5-omgeving van de crossflow-units geplaatst. Hier worden diverse onderdelen geassembleerd en getest met zeer gevoelige meetapparatuur op contaminatie.
Dankzij de H14 HEPA-filtratie en het innovatief ontwerp bereikt de crossflow-unit gemakkelijk de vereiste ISO-klasse 5, zelfs wanneer deze buiten de cleanroom wordt geplaatst. Deze functie biedt Nobleo de flexibiliteit om de crossflow unit in de toekomst indien gewenst te verplaatsen.
Volledige gebruiksklare oplossing
Naast het volledige ontwerp, fabricage en installatie van de cleanroom heeft ProCleanroom cleanroom meubelen en verbruiksmaterialen geleverd. Dit bevat, cleanroom schoonmaakbenodigdheden en stoelen. Voor de cleanroom operators is een lijn speciale kleding en accessoires voorzien, zoals overalls, mobcaps, handschoenen, overschoenen en kleefmatten.
